BLF278 300W FM 87.5-108MHz RF broadband amplifier


BLF278 300W FM (87.5-108MHz) penguat RF-broadband

Resistor

R1 = 47 (chip-SMD resistor atau serupa)
R2 = 47 (chip-SMD resistor atau serupa)
R3 = 3k9 (chip-SMD resistor atau serupa)
R4 = 3k9 (1 / 2 watt
R5 = 1k5 (3 watt)
R6 = 12 (3 watt)
R7 = 12 (3 watt)
R8 = 6,8 (3 watt)
P1 = 2K5, 10 mm DIA., Horizontal mount (Piher)

Kapasitor

C1 = 27pF
C2 = 22pF pemangkas kapasitor, hijau
C3 = 65pF pemangkas kapasitor, kuning
C4 = 100nF
C5 = 100nF
C6 = 3.3nF
C7 = 100nF
C8 = 3.3nF
C9 = 1NF (porselen)
C10 = 1NF (porselen)
C11 = 22pF (porselen)
C12 = 47pF (porselen)
C13 = 47pF (porselen)
C14 = 22pF (porselen)

Semikonduktor

T1 = BLF278 (Philips)
D1 = 5,1 volt, 1,3 watt zenerdiode

Transformer, kumparan

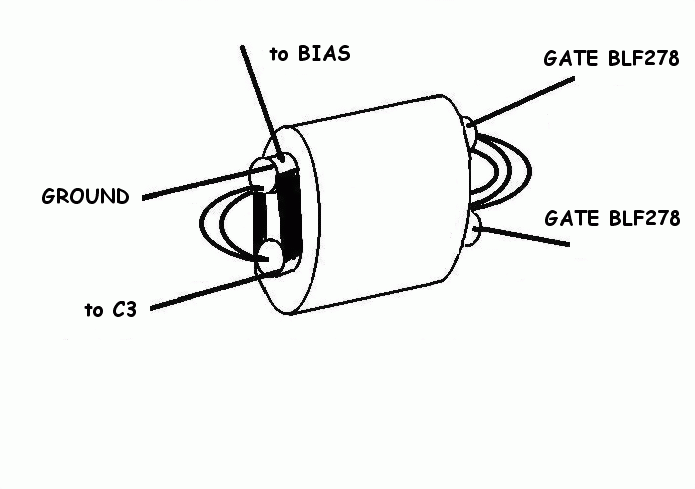

TR1 = 01:04 broadband transformator Balun
Ferrocube, ketik: 2865000202 (Philips) dengan 2 tabung kuningan.
14 x 14 x 8 mm (corematerial harus memiliki frekuensi operasi kurang atau sama dengan
200MHz)
2,5 Primer teflon ternyata kawat (innerwire sebesar 3,3 mm Teflon membujuk akan melakukan)
Sekunder dua tabung kuningan disolder di salah satu ujung bersama-sama (sisi bias) dan lainnya
ujungnya disolder untuk program tabungan pendidikan mereka. gerbang tentang BLF278 (lihat gambar)
L1 = 1 / 2 gilirannya jepit rambut aircoil, 26 x 11 mm (tinggi x lebar), 2 mm diameter kawat AgCu
L2 = 3 berubah, diameter 10 mm, 2 mm kawat AgCU, 2 mm wirespacing
L3 = 3 berubah, diameter 10 mm, 2 mm kawat AgCU, 2 mm wirespacing
L4 = 3 berubah, diameter 10 mm, 2 mm kawat AgCU, 2 mm wirespacing
Z1 = 50-ohm coax teflon, 2.3 mm DIA., 22,5 cm
Z2 = 50-ohm coax teflon, 2.3 mm DIA., 22,5 cm
Z3 = 50-ohm coax teflon, 3,3 mm DIA., 24 cm
RFC1 = rf-tercekik, inti ferroxcube 2-lubang (Balun inti-yaitu) dengan 1 / 2 gilirannya, 2 mm CUL kosong
kawat melewatinya
RFC2 = VK200-19/4B broadband tersedak

Catatan

AgCu = perak berlapis kawat tembaga
CUL = magnetwire, kawat tembaga berenamel, terisolasi (kaku) kawat tembaga dll
(Catatan: 2 mm sama dengan kira-kira. Ke # 12 A.W.G
1 mm sama dengan kira-kira. untuk # 18 A.W.G
Kira-kira sama dengan 1,2 mm. untuk # 17 A.W.G
Kira-kira sama dengan 0,8 mm. untuk # 20 A.W.G
Kira-kira sama dengan 0,3 mm. untuk # 28 A.W.G.)

(I) semua diameter diukur dari bagian dalam gulungan, yaitu 'diameter'.
(II) pastikan untuk me-mount rf-transistor pada heatsink yang sesuai dan menggunakan beberapa termal
heatsink senyawa antara flens dari transistor dan heatsink!
(Heatsink Termal resistensi setidaknya 6 ° C / W)
(III) semua bagian sudah disolder langsung pada toplayer dari PCB tersebut.
(IV) bias adalah kira-kira. 1,4 volt

Selasa, 22 Juni 2010

Amplifier 10mWatt - 6Watt (BFR91&BFR96&2SC1971)






Garis PCB: 85 x 55 mm (lebar x tinggi), resolusi adalah 600dpi bitmap.
Gunakan FR-4 sisi ganda bahan photoresist epoxy PCB untuk hasil terbaik.

BFR91-BFR96 (S)-2SC1971 6 Watts siaran FM (87,5, 108MHz) Profline Broadband RF-amplifier

Semua nilai komponen diambil pada comp. Dan bitmap silklayer,. Dengan berikut
pengecualian;

1 .- mount ferroxcube manik-manik (3 mm, 5 mm panjang) di salah satu kabel dari 56E
resistor (yaitu kabel yang terhubung ke dasar-rf transistor 2SC1971)
2 .- yang 1uH dan 4.7uH gulungan koil adalah jenis cetakan siap pakai.
3 .- nilai resistor dalam ohm, 0.25watts (karbon atau metalfilm).
4 .- resistor ukuran diameter 10mm adjustable 47E, vertikal mount (Piher).
5 .- kapasitor keramik semua kecuali yang 10nF dan 100nF, ini adalah jenis multilayer.
6 .- dua kapasitor pemangkas adalah 22pF, Hijau (Philips).
7 .- dua 150E resistor (di kolektor dari BFR96 (S) dipasang secara vertikal.

(I) pastikan untuk me-mount rf-transistor pada heatsink yang sesuai dan menggunakan beberapa termal
heatsink senyawa antara flens dari transistor-rf dan heatsink atau lemari!
(Heatsink Termal resistensi setidaknya 6 ° C / W)
(II) semua bagian sudah disolder langsung pada toplayer dari PCB tersebut.

CATATAN: di beberapa tempat menghubungkan groundplane (bottomlayer) untuk groundplane tersebut pada
toplayer, pilih sesuka hati.

Selamat membangun!

Amplifier 10mWatt - 5watt (mrf237)







L1 = 7 Turns 6mm Diameter
L2 = 4 Turns 6mm Diameter
L3 = 4 Turns 6mm Diameter
L4 = 5 Turns 6mm Diameter
L5 = Hairpin 13mm Wide x 25mm High
L6 = 6 Turns 6mm Diameter
L7 = 5 Turns 6mm Diameter
L8 = 4 Turns 6mm Diameter

Jumat, 18 Juni 2010

150 Watts BLF177 FM broadcast (87,5-108MHz) RF-broadband amplifier



150 Watts BLF177 (87,5-108MHz) penguat RF-broadband

penguat ini memerlukan max. 8 Watts rf-drive untuk memberikan daya output 150 Watts.
tegangan Supply: 50 Volt, menyesuaikan bias ke approx. 1,8 Volts.


CuAg = perak berlapis kawat tembaga
CUL = magnetwire, kawat tembaga berenamel
(Catatan: 1 mm CUL sama dengan kira-kira. Untuk AWG18
Kira-kira sama dengan 0,3 mm. untuk AWG28)

(I) semua diameter diukur dari bagian dalam kumparan
(II) pastikan untuk me-mount rf-transistor pada heatsink yang sesuai dan menggunakan beberapa termal
heatsink senyawa antara stud-rf transistor dan heatsink!
(Heatsink Termal resistensi setidaknya 6 ° C / W)
(III) semua bagian sudah disolder langsung pada toplayer dari PCB yang
(IV) bottomlayer menghubungkan ke groundplane pada toplayer ini!

Catatan:

Tata letak siaran 150 Watts BLF177 FM (87,5-108MHz) penguat RF-broadband telah
dibuat dengan Sprint Layout v3.0.
Anda dapat memperoleh salinan Shareware di: http://www.abacom.de
Garis PCB adalah 155 x 100 mm (lebar x tinggi), resolusi adalah 600dpi bitmap.
Gunakan FR-4 sisi ganda bahan photoresist epoxy PCB untuk hasil terbaik.

(*) Ketika mencetak layout, pastikan untuk mengubah ukurannya!
